Aufgabe 08 UML

Eigenes Fallbeispiel (Online-Essen)

Dieses Modul behandelt ein eigenes Fallbeispiel: Ein Online-Essen-Bestellsystem, welches Kunden, Warenkörbe, Produkte und Lieferungen verwaltet.

Klassendiagramm

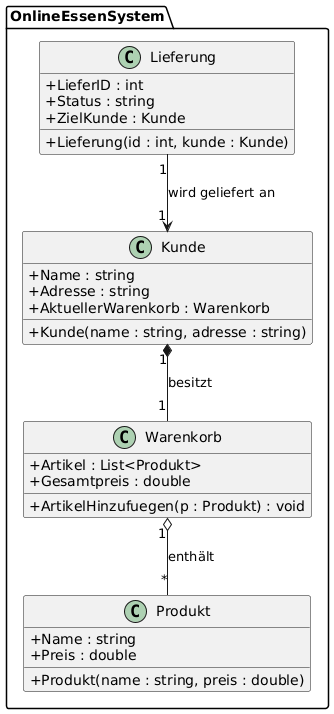

Hier ist die visuelle Darstellung der Klassenstruktur für das Bestellsystem:

@startuml skinparam classAttributeIconSize 0 package OnlineEssenSystem { class Produkt { + Name : string + Preis : double + Produkt(name : string, preis : double) } class Warenkorb { + Artikel : List<Produkt> + Gesamtpreis : double + ArtikelHinzufuegen(p : Produkt) : void } class Kunde { + Name : string + Adresse : string + AktuellerWarenkorb : Warenkorb + Kunde(name : string, adresse : string) } class Lieferung { + LieferID : int + Status : string + ZielKunde : Kunde + Lieferung(id : int, kunde : Kunde) } Kunde "1" *-- "1" Warenkorb : besitzt Warenkorb "1" o-- "*" Produkt : enthält Lieferung "1" --> "1" Kunde : wird geliefert an } @enduml

Klassenbeschreibung

Produkt

Repräsentiert eine Speise oder ein Getränk mit einem Namen und einem Preis.

Warenkorb

Dient als Sammelstelle für ausgewählte Produkte und berechnet automatisch den Gesamtpreis der enthaltenen Artikel.

Kunde

Enthält die Stammdaten des Bestellers, wie Name und Lieferadresse, und ist fest mit einem Warenkorb verknüpft.

Lieferung

Verknüpft eine Bestellung mit einem Kunden und dokumentiert den aktuellen Fortschritt (Status) der Zustellung.

Wichtige Logik

  • Automatisierung: Der Warenkorb berechnet bei jedem hinzugefügten Produkt den Gesamtpreis neu.

  • Status-Tracking: Die Lieferung ermöglicht es, den Status von “In Vorbereitung” auf “Unterwegs” oder “Geliefert” zu setzen.

  • Instanziierung: Im Programmcode werden für jeden Typ mindestens zwei Instanzen erstellt, um den Datenfluss zwischen Kunden und Lieferdienst zu simulieren.
