Standortvernetzung & PoE

Standortvernetzung (WAN-Technologien)

Wahl der Verbindung basierend auf der Ausgangslage (Kosten vs. Qualität).

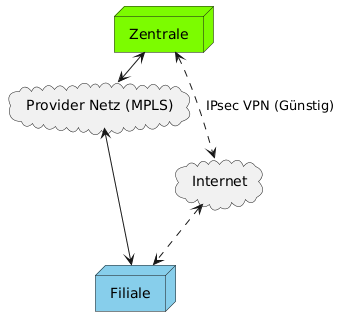

@startuml skinparam packageStyle rectangle node "Zentrale" as HQ #LawnGreen node "Filiale" as Branch #SkyBlue cloud "Internet" as Cloud1 cloud "Provider Netz (MPLS)" as Cloud2 HQ <..> Cloud1 : IPsec VPN (Günstig) Cloud1 <..> Branch HQ <-> Cloud2 : MPLS (Garantierte QoS) Cloud2 <-> Branch @enduml

VPN & MPLS im Vergleich
  • IPsec VPN: Bietet einen verschlüsselten Tunnel über das öffentliche Internet. Vorteil: Kostengünstig und überall verfügbar. Nachteil: Keine Bandbreitengarantie.
  • MPLS: Eine dedizierte Leitung vom Provider. Vorteil: Garantierte Performance und Quality of Service (QoS). Nachteil: Sehr teuer.
  • Site-to-Site: Die feste Kopplung von zwei Standorten (Router-zu-Router).

Power over Ethernet (PoE)

Zentrale Stromversorgung von Netzwerkgeräten über das Ethernet-Kabel.

Beschaffungskriterien & Standards

Beim Kauf von Switches müssen zwei Faktoren zwingend geprüft werden:

  1. PoE Budget: Die totale Wattleistung, die der Switch liefern kann (muss > Summe aller Endgeräte sein).
  2. PoE Standard: Bestimmt die maximale Leistung pro Port.
Standard Bezeichnung Leistung Einsatzbeispiel
802.3af PoE bis 15.4W IP-Telefone, Sensoren
802.3at PoE+ bis 30W WLAN WiFi-6 APs, Kameras
802.3bt PoE++ bis 60W / 90W Smart Displays, Laptops
